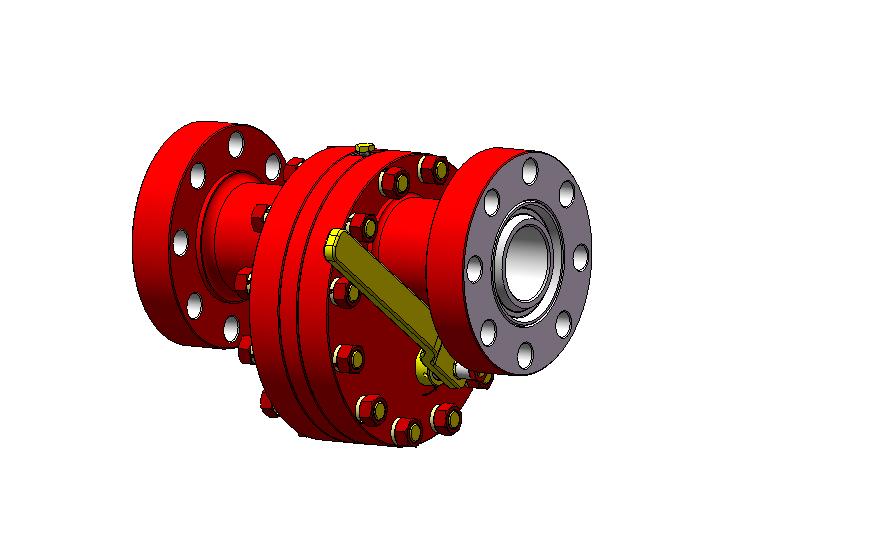

Задвижки дисковые ЗД.НТ

Задвижки ЗД стальные с дисковым шибером (полнопроходные) предназначены для работы в качестве запирающего устройства на трубопроводах, транспортирующих газообразные и жидкие среды - воду техническую, нефть с объемным содержанием СО2 и H2S до 6% с температурой рабочей среды не более 120 0С, а также для перекрытия каналов устьевой арматуры фонтанных,  и нагнетательных скважин.

Задвижки изготавливаются в коррозионно-стойком исполнении.

Материал запорных элементов (седел и шибера) - сталь 40Х13 по ГОСТ 5632-72, материал корпуса сталь 40Х по ГОСТ 4543-71. Климатическое исполнение задвижек УХЛ 1 по ГОСТ 15150.

Температура эксплуатации задвижек от - 60 °С до +45 °С.

Присоединительные размеры задвижки ЗД выполнены по РД 26-16-40-89 или по ГОСТ 28919-91 (аналогично ЗМС, ЗПМ, ЗМ, или любые другие по заказу).

 Механизмы привода задвижки надежно защищены от рабочей среды фторопластовым уплотнителем.

Для перевода в положения «открыто», «закрыто» - 2,5 оборота шпинделя.

При работе в условиях отрицательных температур не требуется отогрева.

Минимальный свободный объем полости задвижки исключает возможность скопления и замерзания воды и не приводит к деформации корпуса.

Установочное положение задвижки на трубопроводе - любое.


Есть вопросы по продукции компании?
Получите помощь, профессионалов!
Получить консультацию



Рабочая среда вода техническая, нефть, газ
Герметичность затвора по ГОСТ 9544-93 класс А
Присоединение к трубопроводу фланцевое
Полный средний ресурс 1800 циклов
Средний срок службы до капитального ремонта 5 лет
Температура рабочей среды

до 120 °С

Направление подачи рабочей среды любое
Полный срок службы 9 лет
Наработка на отказ 600 циклов
Рабочее давление 14,21,25,35 МПа
Диаметр условного прохода 50,65,80,100 мм
