Назначение средства измерений

Установки измерительные «Спутник-Массомер НТ.1» (далее – установки) предназначены для измерений массы и массового расхода скважинной жидкости (сырой нефти) в составе нефтегазоводяной смеси, массы и массового расхода жидкости без учета воды (нефти), измерений объема и объемного расхода свободного нефтяного газа, приведенных к стандартным условиям.

Описание средства измерений

Принцип действия установок основан на измерениях массы и массового расхода скважинной жидкости (сырой нефти) в составе нефтегазоводяной смеси, массы и массового расхода жидкости без учета воды (нефти), измерений объема и объемного расхода свободного нефтяного газа, приведенных к стандартным условиям, после разделения в сепараторе.

Установки состоят из блока контроля и управления (далее – БКУ) и блока технологического (далее – БТ).

Установки могут изготавливаться как в стационарном, так и в мобильном варианте исполнения, рассчитанном для подключения одной скважины. При изготовлении установок в мобильном варианте,  блок БТ (вариант исполнения установок для подключения одной скважины) и блок БКУ устанавливаются в кузове прицепа или автомобиля, либо на шасси прицепа или автомобиля.

В состав БКУ входят силовой шкаф, блок измерений и обработки информации (далее – БИОИ).

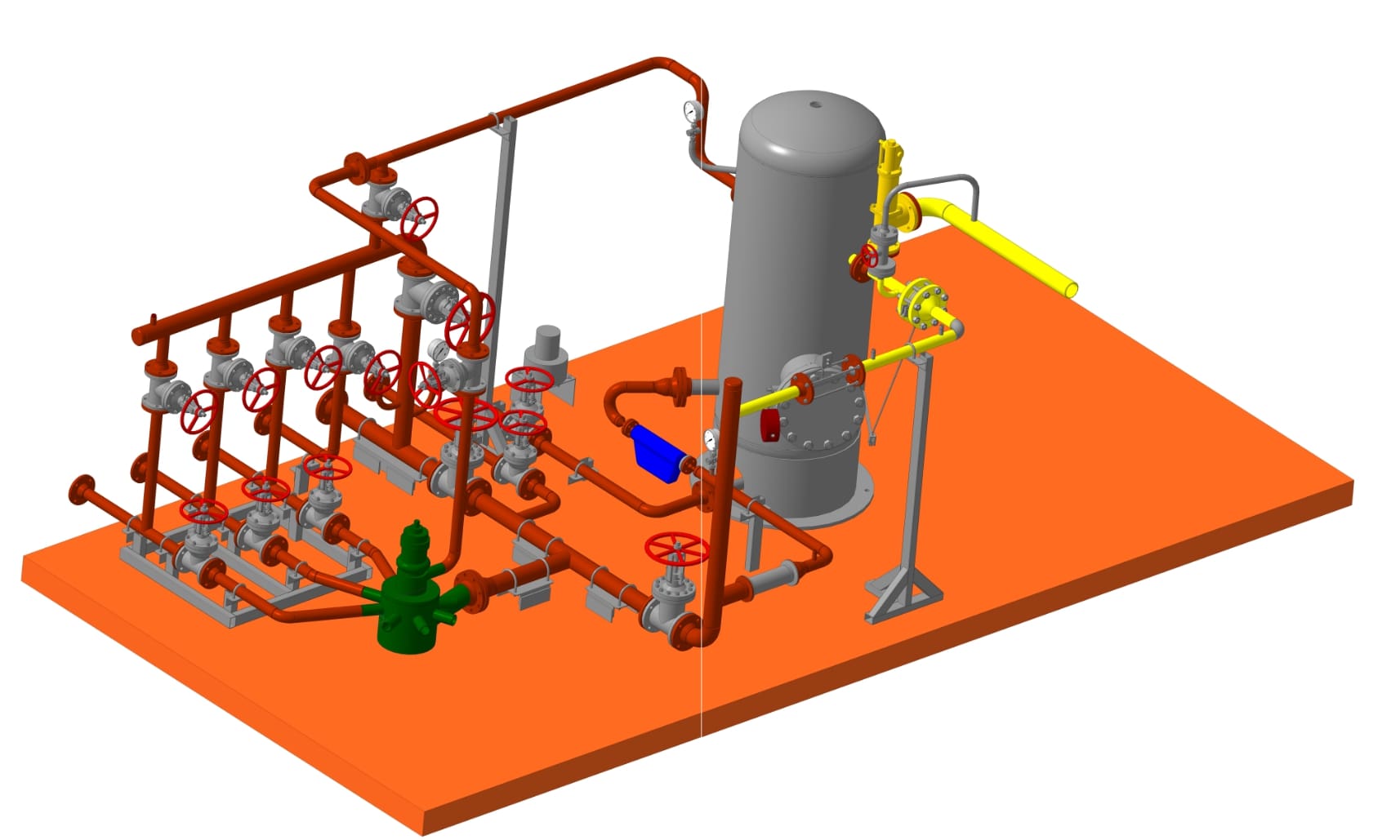

В состав БТ, в зависимости от исполнения,  входят средства измерений (далее – СИ): массы и массового расхода жидкости и газа, объемныe счетчики-расходомеры газа в газовой линии, поточный влагомер жидкости, датчики давления, температуры, загазованности, пожарной сигнализации и  оборудование: защита от несанкционированного доступа,  емкость сепарационная (далее - ЕС) , переключающие и регулирующие устройства, трубопроводы с запорной и регулирующей арматурой.

В зависимости от конструкции, комплектации средствами измерений и оборудованием установки выпускаются в четырех исполнениях:

- исполнение 1 – с массовым счетчиком-расходомером жидкости, поточным влагомером в жидкостной линии и массовым счетчиком-расходомером газа в газовой линии;

- исполнение  2 – с массовым счетчиком-расходомером жидкости, без поточного влагомера в жидкостной линии и массовым счетчиком-расходомером газа в газовой линии;

- исполнение 3 – с массовым счетчиком-расходомером жидкости, поточным влагомером в жидкостной линии и объемным счетчиком-расходомером газа в газовой линии;

- исполнение  4 – с массовым счетчиком-расходомером жидкости, без поточного влагомера в жидкостной линии и объемным счетчиком-расходомером газа в газовой линии;

Установки в разных исполнениях измеряют массу и массовый расход скважинной  жидкости, массу и массового расход обезвоженной нефти,  объем и объемный расход свободного газа, приведенные к стандартным условиям  в автоматическом режиме с учетом:

– введенных в программу БИОИ значений плотности воды и нефти, измеренных стандартизованными методами в лабораторных условиях;

– поправок на давление и температуру рабочей среды;

– газосодержания рабочей среды.
